Paano Ginagamit ang EU Standard Single Core Non-Sheathed Cable sa Modernong Electrical System?

Ang mga de-koryenteng mga kable sa loob ng mga control cabinet, mga distribution board, makinarya, at mga sistema ng gusali ay madalas na nangangailangan ng mga cable na maaaring i-ruta nang mahusay sa pamamagitan ng limitadong mga espasyo habang pinapanatili ang matatag na pagkakabukod ng kuryente at conductivity. Hindi tulad ng mga cable na may karagdagang outer sheath, ang single core non-sheathed cables ay idinisenyo na may mas compact na construction, na ginagawang angkop ang mga ito para sa maraming fixed wiring at internal connection applications.

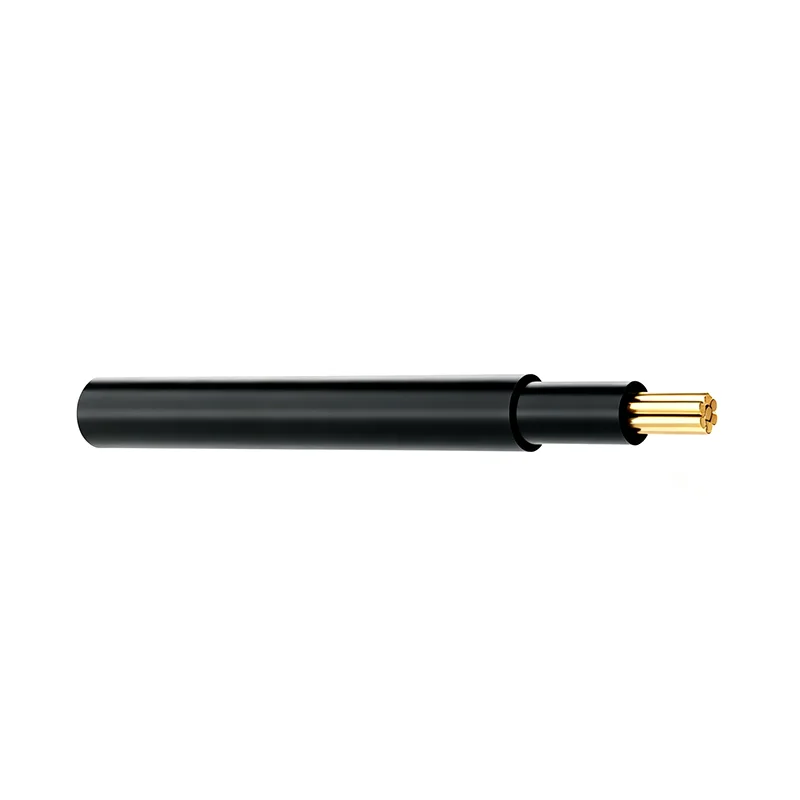

AngEU Standard Single Core Non-Sheathed Cableibinibigay ngLINSHENGay dinisenyo para sa European-standard na low-voltage electrical applications. Ang hanay ng produkto ay gumagamit ng oxygen-free copper conductor, sumusuporta sa solid at stranded na mga configuration ng conductor, at available sa PVC o mga customized na insulation materials. Ang kasalukuyang detalye ng produkto ay sumasaklaw sa isang 450/750V rated voltage range at conductor cross-sections mula 1.5 mm² hanggang 25 mm².

Bakit Kapaki-pakinabang ang Single Core Cable para sa Internal Wiring?

Mahusay na Pagruruta sa Mga Limitadong Puwang

Ang mga de-koryenteng cabinet at kagamitan sa automation ay naglalaman ng maraming bahagi, terminal, switch, relay, at control device. Ang mga kable ay dapat na madalas na dumaan sa makitid na mga channel at sundin ang mga partikular na ruta sa pagitan ng mga bahagi.

Ang isang single-core na konstruksyon ay ginagawang mas madaling iruta at ayusin ang mga indibidwal na wire. Maaaring ayusin ng mga installer ang iba't ibang conductor ayon sa layout ng cabinet sa halip na humawak ng mas malaking multi-core cable kung saan kinakailangan ang mga indibidwal na koneksyon.

Mas malinaw na mga Koneksyon sa Elektrisidad

Ang mga indibidwal na konduktor ay maaaring kilalanin at iruruta nang hiwalay, na maaaring gawing simple ang gawain ng koneksyon sa loob ng mga distribution board at control cabinet. Ang wastong pag-label at organisadong pagruruta ay maaari ding gawing mas mahusay ang inspeksyon at pagpapanatili sa hinaharap.

Flexible na Configuration

Ang iba't ibang mga circuit ay maaaring mangailangan ng iba't ibang laki ng konduktor. Ang isang single-core na hanay ng cable na sumasaklaw sa ilang cross-section ay nagbibigay-daan sa mga taga-disenyo ng system na piliin ang laki ng conductor ayon sa kasalukuyang mga kinakailangan, kundisyon ng pag-install, at naaangkop na mga regulasyong elektrikal.

Saan Karaniwang Inilalapat ang Mga Kable na Ito?

Mga De-koryenteng Control Cabinets

Ang mga control cabinet ay naglalaman ng isang malaking bilang ng mga panloob na koneksyon sa kuryente. Ang mga power circuit, control circuit, signal interface, at component connection ay maaaring mangailangan ng iba't ibang laki ng conductor at routing path.

AngEU Standard Single Core Non-Sheathed Cableay maaaring gamitin para sa panloob na mga kable ng cabinet kung saan pinahihintulutan ng naaangkop na paraan ng pag-install ang ganitong uri ng cable. Ang kanilang mga nababagong katangian sa pagruruta ay makakatulong sa mga installer na lumikha ng mga organisadong daanan ng mga kable sa loob ng limitadong espasyo sa cabinet.

Mga Lupon ng Pamamahagi

Ang mga distribution board ay nangangailangan ng maaasahang koneksyon sa pagitan ng papasok na power, circuit protection device, terminal block, at papalabas na circuit. Maaaring gamitin ang mga single-core conductor para sa mga panloob na koneksyon kapag ang napiling uri ng cable at paraan ng pag-install ay nakakatugon sa mga kinakailangan ng electrical system.

Industrial Automation Equipment

Karaniwang naglalaman ang mga makinang pang-industriya ng mga motor, sensor, control component, relay, PLC system, contactor, at iba pang mga de-koryenteng device. Ang pag-aayos ng mga kable ay dapat tumanggap ng pisikal na layout ng mga bahaging ito habang pinapanatili ang maaasahang mga koneksyon sa kuryente.

Ang mga kable ng LINSHENG ay maaaring ilapat sa mga panloob na koneksyong elektrikal sa mga kagamitang pang-automate at makinarya sa produksyon kung saan ang mga detalye ng cable ay angkop para sa mga kondisyon ng pagpapatakbo.

Pagbuo ng mga Electrical System

Ginagamit din ang European-standard na single-core cable sa angkop na residential at commercial electrical installation, kabilang ang mga lighting circuit, distribution connection, at fixed internal wiring.

Ang aktwal na aplikasyon ay dapat palaging tinutukoy ng mga naaangkop na pambansang regulasyon sa pag-install, uri ng cable, laki ng konduktor, rating ng boltahe, kapaligiran sa pag-install, at kinakailangang paraan ng proteksyon.

Anong Mga Parameter ng Elektrisidad ang Dapat Suriin ng Mga Mamimili?

Ang mga detalye sa itaas ay dapat ituring bilang mga parameter na partikular sa produkto. Para sa isang partikular na pag-install, dapat kumpirmahin ng mga mamimili ang naaangkop na uri ng cable, konstruksyon ng conductor, insulation material, rating ng temperatura, at mga kinakailangan sa regulasyon bago mag-order.

Paano Nakakaapekto ang Sukat ng Konduktor sa Pagpili ng Cable?

1.5 mm² para sa Mas Maliit na Circuit

Ang opsyon na 1.5 mm² ay may pinakamataas na resistensya ng konduktor na 12.1 Ω/km at maaaring isaalang-alang para sa angkop na mga aplikasyon ng mas mababang kasalukuyang mga kable kung saan pinapayagan ng mga kinakailangan sa pag-install ang laki ng konduktor na ito.

2.5 mm² para sa Pangkalahatang Mga Koneksyong Elektrisidad

Ang 2.5 mm² na bersyon ay may maximum na conductor resistance na 7.41 Ω/km at karaniwang isinasaalang-alang para sa mas malawak na hanay ng mga kinakailangan sa koneksyon sa kuryente. Ang aktwal na pinapahintulutang kasalukuyang ay depende sa paraan ng pag-install, temperatura ng kapaligiran, pagpapangkat, pagkakabukod, at mga naaangkop na pamantayan.

4 mm² hanggang 10 mm² para sa Mas Matataas na Kasalukuyang Kinakailangan

Ang 4 mm², 6 mm², at 10 mm² na mga opsyon ay nagbibigay ng unti-unting mas malalaking conductor cross-section para sa mga application na nangangailangan ng higit na kasalukuyang kakayahan sa pagdadala. Dapat kalkulahin ng mga mamimili ang kinakailangang laki ng conductor batay sa aktwal na pagkarga at mga kondisyon ng pag-install sa halip na pumili lamang ayon sa nominal na kapangyarihan ng kagamitan.

16 mm² at 25 mm² para sa Mas Malaking Koneksyon

Available ang 16 mm² at 25 mm² na mga opsyon para sa mga electrical system na nangangailangan ng mas malalaking conductor. Para sa mga application na ito, ang pagbaba ng boltahe, paraan ng pag-install, temperatura sa paligid, pagpapangkat ng konduktor, at mga kondisyon ng short-circuit ay dapat isaalang-alang sa pagpili ng cable.

Ano ang Pagkakaiba sa pagitan ng Solid at Stranded Conductor?

Mga Solid na Konduktor

Ang isang solidong conductor ay binubuo ng isang solong conductive element. Maaari itong magbigay ng medyo matatag na istraktura para sa mga nakapirming mga kable at karaniwang isinasaalang-alang kung saan ang cable ay hindi nangangailangan ng madalas na paggalaw.

Ang pagiging angkop ng isang solidong konduktor ay nakasalalay sa kapaligiran ng pag-install, mga kinakailangan sa baluktot, disenyo ng terminal, at naaangkop na pamantayan ng cable.

Mga Na-stranded na Konduktor

Ang isang stranded conductor ay binubuo ng maramihang mas maliliit na wire na pinagsama sa isang conductor. Ang konstruksiyon na ito sa pangkalahatan ay nagbibigay ng higit na kakayahang umangkop kaysa sa isang solidong konduktor ng parehong cross-sectional area.

Maaaring maging kapaki-pakinabang ang mga stranded configuration kapag ang mga wiring ay dapat sumunod sa mga curved na ruta o kapag ang espasyo sa pag-install ay ginagawang mahalaga ang flexibility.

Ano ang Dapat Isaalang-alang Kapag Nag-i-install ng Non-Sheathed Cable?

Proteksyon Mula sa Mechanical na Pinsala

Ang isang non-sheathed cable ay walang parehong karagdagang mekanikal na proteksyon na ibinigay ng isang sheathed construction. Samakatuwid, dapat itong i-install lamang sa mga application at lokasyon kung saan pinahihintulutan ang napiling uri ng cable at ibinibigay ang sapat na proteksyon kapag kinakailangan.

Tamang Pagruruta

Ang pagruruta ng cable ay dapat na maiwasan ang mga matutulis na gilid, labis na baluktot, gumagalaw na mga bahagi, labis na pinagmumulan ng init, at iba pang mga kondisyon na maaaring makapinsala sa pagkakabukod. Sa loob ng mga de-koryenteng cabinet, ang mga konduktor ay dapat ayusin sa isang paraan na pumipigil sa hindi kinakailangang mekanikal na stress.

Angkop na Pagwawakas

Ang mga terminal, connector, ferrule, at iba pang bahagi ng koneksyon ay dapat na tugma sa uri ng conductor at cross-section. Ang mahinang pagwawakas ay maaaring magpapataas ng paglaban sa pakikipag-ugnay at lumikha ng naisalokal na pag-init.

Isaalang-alang ang Cable Grouping

Kapag ang ilang naka-load na konduktor ay magkakasamang na-install, ang pagwawaldas ng init ay maaaring mabawasan at ang pinapahintulutang kasalukuyang ay maaaring kailangang ayusin. Ang mga kondisyon sa pag-install at naaangkop na mga regulasyon ay dapat na isaalang-alang kapag tinutukoy ang kasalukuyang kapasidad na nagdadala.

Paano Nakakaapekto ang Temperatura sa Pagpili ng Cable?

Temperatura sa paligid

Ang nakapalibot na temperatura ay nakakaapekto sa thermal performance ng isang electrical cable. Ang isang cable na naka-install sa loob ng isang mainit na control cabinet ay maaaring gumana sa ilalim ng iba't ibang mga kondisyon mula sa parehong cable na naka-install sa isang mas malamig na kapaligiran.

Ang tinukoy na hanay ng temperatura ng pagpapatakbo ng cable ay dapat ihambing sa aktwal na mga kondisyon ng pag-install.

Temperatura ng Operating Conductor

Ang kasalukuyang detalye ng produkto ay nagbibigay ng operating temperature range na -30°C hanggang +90°C. Ang pinapahintulutang kasalukuyang at aktwal na pagtaas ng temperatura ay nakadepende pa rin sa paraan ng pag-install at mga nauugnay na kinakailangan sa kuryente.

Mga Kondisyon sa Panandaliang Temperatura

Ang detalye ng produkto ay nagpapahiwatig ng panandaliang kakayahan sa temperatura na hanggang +250°C. Ang parameter na ito ay hindi dapat bigyang-kahulugan bilang tuluy-tuloy na temperatura ng pagpapatakbo at dapat suriin ayon sa naaangkop na pamantayan ng cable at partikular na kondisyon ng pagpapatakbo.

Bakit Mahalaga ang European Standards para sa Cable Procurement?

Standardized Product Requirements

Ang mga pamantayan ng European cable ay nagtatatag ng mga kinakailangan na nauugnay sa konstruksyon ng konduktor, mga katangian ng elektrikal, pagkakabukod, mga sukat, at pagsubok. Ang paggamit ng cable na idinisenyo ayon sa naaangkop na pamantayan ay maaaring gawing simple ang pagpili ng produkto para sa mga proyektong nagsisilbi sa mga European market.

Dokumentasyon ng Proyekto

Ang mga proyektong pang-industriya at mga tagagawa ng kagamitang elektrikal ay maaaring mangailangan ng teknikal na dokumentasyon upang ipakita na ang mga piling bahagi ay tumutugma sa mga tinukoy na pamantayan at mga kinakailangan sa merkado.

Kinikilala ng LINSHENG ang EN 60228 at HD 21.13 bilang mga naaangkop na pamantayan para sa EU-standard na single-core cable range, habang ang pagsunod sa CE, RoHS, at REACH ay maaaring ibigay ayon sa mga kinakailangan ng customer at market.

Nalalapat Pa rin ang Mga Kinakailangang Partikular sa Market

Ang isang EU-standard na cable ay hindi dapat awtomatikong ipalagay na angkop para sa bawat pag-install sa bawat bansa sa Europa. Ang mga pambansang regulasyon sa mga kable, mga paraan ng pag-install, mga kinakailangan sa sunog, mga kondisyon sa kapaligiran, at mga detalye ng proyekto ay dapat ding suriin bago bumili.

Paano Dapat Paghambingin ng Mga Mamimili ang Iba't Ibang Supplier ng Cable?

Anong Mga Pagsusuri sa Kalidad ang Mahalaga para sa Mga Single-Core Cable?

Pagsubok sa Paglaban ng Konduktor

Ang pagsubok sa resistensya ng konduktor ay nakakatulong na ma-verify kung natutugunan ng konduktor ang mga tinukoy na katangian ng kuryente. Ang pare-parehong paglaban ay mahalaga para sa stable current transmission at predictable voltage-drop performance.

Pagsubok sa Tensile at Elongation

Maaaring gamitin ang mekanikal na pagsubok upang suriin ang mga katangian ng konduktor at pagkakabukod. Ang tensile strength at elongation measurements ay nagbibigay ng impormasyon tungkol sa kung paano tumutugon ang mga materyales sa mekanikal na stress.

Inspeksyon ng Insulation

Dapat suriin ang pagkakabukod para sa mga depekto na maaaring makaapekto sa kaligtasan ng kuryente. Maaaring kasama sa inspeksyon ang mga dimensional na tseke, inspeksyon sa hitsura, at electrical testing ayon sa naaangkop na pamantayan ng produkto.

Pagsusuri ng Hitsura

Nakakatulong ang visual na inspeksyon na matukoy ang mga depekto sa ibabaw, hindi pagkakapare-pareho ng sukat, mga problema sa pag-print, o iba pang mga abnormalidad sa pagmamanupaktura bago i-package at ipadala ang cable.

Paano Susuportahan ng LINSHENG ang Mga Manufacturer ng Electrical Equipment?

Maramihang Laki ng Konduktor

LINSHENGay nagbibigay ng hanay ng mga cross-section ng konduktor mula 1.5 mm² hanggang 25 mm², na nagpapahintulot sa mga tagagawa ng kagamitan, mga kontratista ng kuryente, at mga distributor na pumili ng iba't ibang laki ayon sa mga kinakailangan ng proyekto.

OEM-Oriented Supply

Ang mga tagagawa ng mga kagamitang elektrikal ay maaaring mangailangan ng mga partikular na konstruksyon ng konduktor, mga materyales sa pagkakabukod, mga kulay, packaging, pag-label, at teknikal na dokumentasyon. Maaaring masuri ang mga customized na pagsasaayos ng cable ayon sa mga kinakailangan ng proyekto.

Mga Application sa Maramihang Industriya

AngEU Standard Single Core Non-Sheathed Cablemaaaring isaalang-alang para sa mga control cabinet, mga distribution board, kagamitang pang-industriya na automation, mga wiring ng makinarya, at angkop na residential o komersyal na mga electrical installation.
